Celovit avtomobilski električni sistem

I. Pregled izdelka

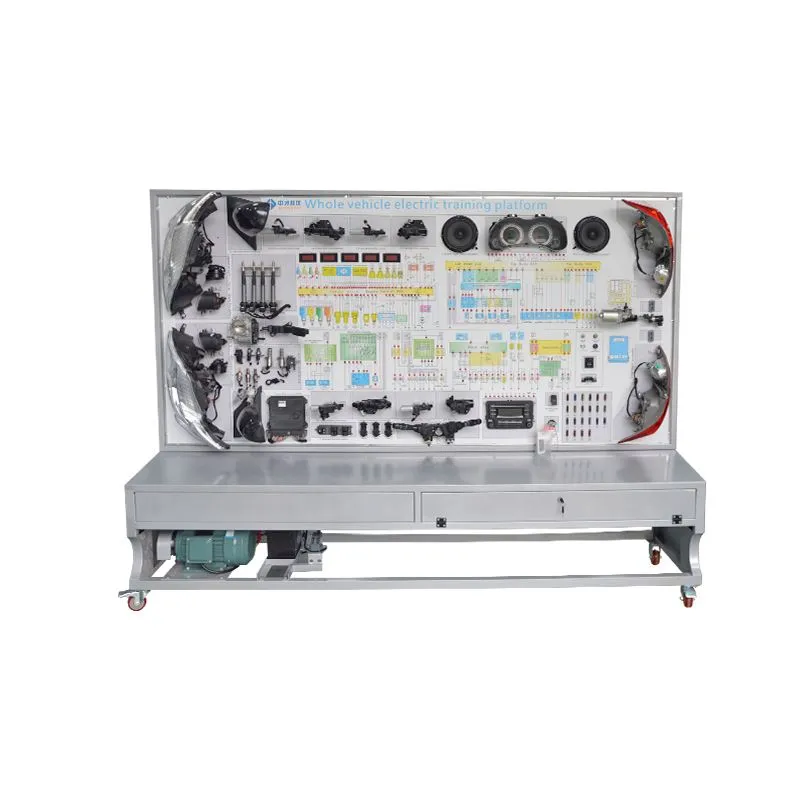

TheCelovit avtomobilski električni sistemplatforma za usposabljanje temelji na dejanskih avtomobilskih električnih komponentah, ki prikazujejo strukturo in delovne procese različnih avtomobilskih električnih sistemov, vključno s sistemom proti kraji motorja, sistemom instrumentov, sistemom osvetlitve, sistemom brisalcev, sistemom za hupo, sistemom za vžig, sistemom za električni pomik stekel, električnim ključavnice vrat, avdio sistem, sistem za zagon in sistem za polnjenje. Primeren je za šole za poučevanje teorije in vzdrževalno usposabljanjeCelovit avtomobilski električni sistem.

II. Lastnosti izdelka

Pravi in ​​delujoči avtomobilski električni sistemi, ki v celoti prikazujejo sestavo in strukturoCelovit avtomobilski električni sistem.

Priključite napajanje in upravljajte različna električna stikala in gumbe na učni plošči, da prikažete delovne procese elektronskega nadzornega sistema avtomobilskega motorja, sistema instrumentov, sistema osvetlitve, sistema brisalcev, sistema hup, sistema za vžig, sistema električnih oken, električnih ključavnic vrat , avdio sistem, sistem za zagon in sistem za polnjenje.

Plošča opreme je izdelana iz visoko kakovostnega aluminijastega kompozitnega materiala, ki je odporen na udarce, onesnaženje, ogenj in vlago. Površina je podvržena posebnemu premazu s pršenjem; plošča je natisnjena z barvnim diagramom vezja, ki ne zbledi. Študenti lahko intuitivno primerjajo diagram vezja z dejanskimi komponentami, da razumejo in analizirajo principe delovanja vsakega avtomobilskega električnega sistema.

Učna plošča je opremljena z zaznavnimi terminali, ki omogočajo neposredno merjenje električnih signalov iz komponent vezja avtomobilskih električnih sistemov, kot so signali upora, napetosti, toka in frekvence.

Plošča vključuje diagnostično vtičnico, ki se lahko poveže z namenskimi ali univerzalnimi avtomobilskimi dekoderji za poizvedbe o kodiranju ECU, branje in brisanje kod napak, branje podatkovnih tokov, testiranje komponent, nastavitev parametrov, analizo valov in ujemanje ključev.

Plošča ima 1,5 mm hladno valjano jekleno strukturo za estetsko privlačnost; podnožje je izdelano iz varjenega jekla s postopkom nanosa s pršenjem in samozaklepnimi kolesi za mobilnost.

III. Tehnične specifikacije

Mere (pribl.): 2400×700×1900mm (D׊×V);

Napajanje: trifazno štirižilno (ali trifazno petžično) 380V ±10%, 50Hz;

Delovna napetost: DC 12V;

Delovna temperatura: -40 stopinj do +50 stopinj;

Trifazni asinhroni motor;

Napetost: AC 220V/380V;

Moč: 2,2KW;

Hitrost: 1420 r/min;

Jeklena cev: 40 × 40 × 3 mm;

Omara: 1,5 mm hladno valjana jeklena vtisnjena konstrukcija, z vrati za vzdrževanje na zadnji strani;

Mobilna kolesca: 100×60 mm.

IV. Osnovna konfiguracija (na enoto)

iV. Varnostni ukrepi za ravnanje z opremo

Med transportom se izogibajte premikanju opreme sami. Večina naših izdelkov je opremljenih z mobilnimi kolesi, oprema pa je na splošno velika in težka.

Avtomobilski vadbeni pripomočki so pogosto nepravilnih oblik. Pred premikanjem izdelka preverite, ali štrleči predmeti, kot so žeblji ali ostri robovi, da preprečite poškodbe. Če razmere dopuščajo, razmislite o uporabi zaščitnih rokavic in čevljev.

Ne premikajte opreme hitro po katerem koli terenu, saj lahko to povzroči izgubo nadzora in resne varnostne nesreče, pa tudi znatno škodo na opremi.

Bodite še posebej previdni pri premikanju opreme čez delovne mize, klančine, stopnice in druga spolzka območja. Pri transportu opreme skozi vrata zagotovite zadostno širino vrat, da preprečite poškodbe prstov.

Pri izbiri prostora za namestitev izberite ravno, prezračevano površino z zavetjem in požarno varnostjo. Ko je položaj za zaustavitev potrjen, aktivirajte zavore na mobilnih kolesih ali jih blokirajte s trdnim predmetom, da preprečite kotaljenje. Za varno in pravilno delovanje je treba večino naših izdelkov postaviti vodoravno.

Nasvet:Kadar koli je to mogoče, uporabite mehansko rokovanje.

V. Varnostni ukrepi pri namestitvi in ​​odpravljanju napak

Nestrokovnjakom je prepovedano nameščanje ali odpravljanje napak v opremi. Strokovnjaki morajo pred namestitvijo temeljito razumeti funkcije in prepovedi naprave in se lahko po potrebi obrnejo na proizvajalca za tehnično pomoč.

Prepričajte se, da je oprema trdno nameščena, da preprečite, da bi komponente padle in povzročile poškodbe.

Če izdelek uporablja napajanje 220 V/380 V, mora napajalni kabel namestiti usposobljen električar. Med delovanjem se držite na varni razdalji od tega vira napajanja, da preprečite električni udar.

Nepooblaščene spremembe te opreme so prepovedane.

VI. Previdnostni ukrepi pri uporabi

Opremo je treba uporabljati v dobro prezračevanem in suhem okolju. V učilnici se seznanite z lokacijo in uporabo gasilnih aparatov.

Inštruktorji se morajo udeležiti našega usposabljanja poprodajnih storitev, preden začnejo uporabljati opremo, da obvladajo osnovne metode in principe delovanja, učence pa morajo voditi pri izobraževalnih dejavnostih. Učenci ne smejo sami upravljati opreme.

Pred uporabo opreme preverite napajalne povezave in odstranite morebitne smeti z učnih modulov, kot so orodja za razstavljanje in merilne naprave.

Preverite obrabo vsakega modula. Če so kateri koli sestavni deli poškodovani, opravite vzdrževanje ali jih zamenjajte. Vzdrževanje se ne sme izvajati, ko je oprema vklopljena.

Upoštevajte pravila območja vadbe in poslušajte navodila inštruktorja. V primeru nesreče ostanite mirni, odklopite napajanje, če je mogoče, in nemudoma obvestite inštruktorja, da evakuira območje.

Med običajnim delovanjem bodite vedno pozorni na visoke temperature, pritiske in hitrosti, da preprečite poškodbe in poškodbe opreme. Oprema ima grelne elemente, zato se jih je med delovanjem prepovedano dotikati.

Terminali zaznavanja ali vzporedni konektorji na učni plošči so neposredno povezani s krmilnimi sistemi, senzorji in aktuatorji samo za testiranje. Prosimo, da teste opravite v skladu z navodili inštruktorja. Uporaba enostavnih testnih svetilk (samo običajnih žarnic), žic ali prevodnih kovin za povezovanje sponk je strogo prepovedana, saj lahko povzročijo kratke stike, napačne signale in potencialno povzročijo poškodbe opreme in varnostne nesreče.

Po vadbi izklopite glavno napajanje in zagotovite, da je oprema zaščitena pred vodo in prahom.

Redno vzdržujte opremo, vključno z menjavo antifriza, olja za menjalnike, zavorne tekočine itd.

V bližini opreme je prepovedano kajenje in druge nevarne dejavnosti, kot je odprti ogenj.

VI. Filozofija poprodajnih storitev:

Dan, ko je izdelek dan v uporabo, je naš pravi test. Nikoli ne moremo opravičiti svojih pomanjkljivosti; reševanje problemov je naša edina možnost. Zagotavljanje iskrene storitve je naša večna zaveza.

VII. Postopek poprodajnih storitev:

Vi, stranka, nam boste poslali e-poštno sporočilo z opisom vaših poprodajnih potreb.

Po prejemu vašega e-poštnega sporočila se bomo nemudoma odzvali in si prizadevali za čim hitrejšo rešitev težave.

Redno spremljamo in spremljamo storitve, pri čemer vedno spremljamo vašo uporabo in zagotavljamo pravočasno pomoč.

Opomba:Veseli bomo vaših klicev kadar koli!
