Celoten električni sistem vozila

Predstavitev izdelka

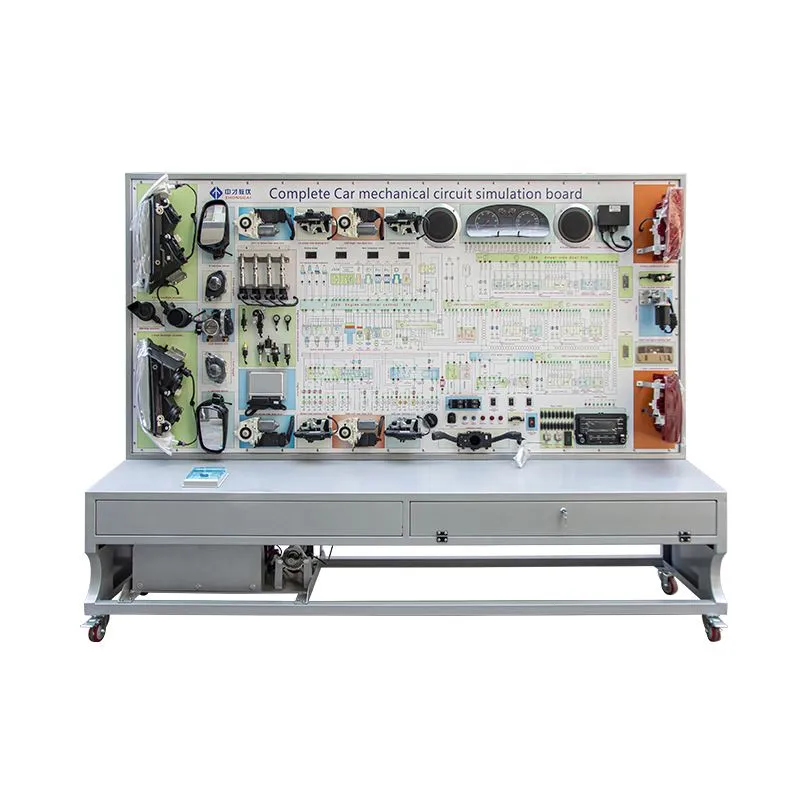

Ta naprava temelji na avtomobilskem elektronskem in električnem sistemu Volkswagen Passat ter učinkovito prikazuje sestavo in delovne procese različnih sistemov, vključno s sistemom instrumentov, sistemom osvetlitve, sistemom osvetlitve, sistemom brisalcev, sistemom za zagon, sistemom polnjenja in sistemom za vžig. Primeren je za potrebe poučevanja na srednjih in višjih strokovnih tehničnih šolah, splošnoizobraževalnih ustanovah in izobraževalnih organizacijah za teoretično in praktično usposabljanje vkompletni električni sistem vozila.

Funkcionalne lastnosti

Realistični operativni sistemi:

Ta naprava ima popolnoma funkcionalen avtomobilski elektronski in električni sistem, ki prikazuje strukturoceloten električni sistem vozila, vključno s sistemom instrumentov, sistemom osvetlitve, sistemom osvetlitve, sistemom brisalcev, sistemom za zagon, sistemom polnjenja in sistemom za vžig.

Interaktivne demonstracije:

Uporabniki lahko manipulirajo z različnimi električnimi stikali in gumbi, da realistično prikažejo delovne procese sistema instrumentov, sistema osvetlitve, sistema osvetlitve, sistema brisalcev, sistema za zagon, sistema polnjenja in sistema za vžig, kar študentom pomaga razumeti funkcijeceloten električni sistem vozila.

Merilna vrata in usposabljanje spretnosti:

Vsaka električna komponenta na vadbeni plošči je opremljena z merilnimi vrati. S sklicevanjem na ustrezne diagrame vezja ali dokumentacijo za popravilo in z uporabo instrumentov, kot so osciloskopi in multimetri, lahko učenci razvijejo svoje spretnosti pri branju diagramov in merjenju različnih signalov, povezanih zceloten električni sistem vozila.

Terminali za neposredno testiranje:

Vadbena plošča je nameščena s preskusnimi terminali, ki omogočajo neposredno merjenje električnih signalov iz različnih komponent vezja električnega sistema vozila, vključno s signali upora, napetosti, toka in frekvence.

Vzdržljiva konstrukcija:

Platforma za trening je izdelana iz visokokakovostnega jekla, ki se odlikuje po visoki trdnosti, odpornosti proti koroziji in dolgi življenjski dobi. Za privlačen in vrhunski videz je podvržen postopku brizganja. Platforma je opremljena s samozaklepnimi kolesi, ki zagotavljajo enostavno mobilnost, varnost, zanesljivost in vzdržljivost.

S to napravo lahko učenci celovito obvladajoceloten električni sistem vozilavozila Volkswagen Passat, s čimer so postavili trdne temelje za njihov poklicni razvoj.

Pregledi pred operacijo

Preverite, ali je napetost akumulatorja normalna, preden začnete uporabljati električno eksperimentalno mizo vozila.

Prepričajte se, da so računalniške povezave varne.

Preglejte napajalni kabel za morebitne odklope ali poškodbe izolacije.

Preverite, ali so kabli baterije pravilno priključeni.

Prepričajte se, da je stikalo za simulacijo napake v pravilnem položaju.

Obrnite stikalo za vžig v položaj ON in preverite armaturno ploščo in napeljavo za morebitne nepravilnosti. Če je vse normalno, vklopite vsako stikalo za luči, da preverite, ali vse luči delujejo pravilno. Pritisnite gumb hupe, da zagotovite delovanje električne hupe. Pritisnite ustrezna stikala, da preverite, ali vsi motorji delujejo normalno. Nadaljujte s testiranjem ali meritvami le, če vse deluje pravilno.

Delovni postopki izdelka

Operacije odkrivanja napak:

Z multimetrom preverite naslednje komponente:

Preverite napetost baterije:

Preverite, ali je napetost akumulatorja normalna in ali lahko zagotovi 12 V za stalno napajanje.

Preverite stikala za luči:

Stikalo za luči vklopite v prvi položaj in preverite, ali pravilno svetijo sprednje in zadnje parkirne luči ter luči instrumentne plošče in registrske tablice. Preklopite v položaj meglenk in preverite, ali sprednje in zadnje meglenke pravilno svetijo.

Preverite stikalo za zatemnitev žarometov:

S stikalom za zatemnitev žarometov preverite, ali dolge luči, kratke luči in kratke luči delujejo pravilno.

Preverite stikalo za smernike, stikalo za opozorilne luči, stikalo za vzvratno luč, stikalo za zavorne luči in gumb za hupo:

Aktivirajte stikalo za smernike in preverite, če levi in ​​desni smernik pravilno utripata.

Pritisnite gumb opozorilne lučke, da preverite, ali sprednja in zadnja opozorilna lučka pravilno utripata.

Pritisnite stikalo za vzvratno luč, da zagotovite, da vzvratna luč pravilno sveti.

Pritisnite stikalo zavorne luči, da preverite, ali zavorne luči in visoko nameščena zavorna luč pravilno svetijo.

Preverite stikala za električni pomik stekel, stikala za nastavitev ogledal in stikalo za brisalce:

Pritisnite vsako stikalo za električni pomik stekel, da preverite, ali ustrezni motorji za pomik stekel delujejo normalno.

Zavrtite stikalo za nastavitev ogledal, da preverite, ali se ustrezna ogledala premikajo po pričakovanjih.

Nastavite stikalo brisalcev v ustrezen položaj in preverite, ali motor brisalcev deluje pravilno.

Pogoste napake in rešitve

Vzdrževanje in nega

Da zagotovite, da je sistem varen in zanesljiv, po končanem testiranju odklopite napajanje in odstranite negativni pol akumulatorja.

Poskusne mize ne postavljajte v preveč vlažne pogoje ali na neposredno sončno svetlobo.

Da preprečite motnje, ne postavljajte magnetnih materialov v bližino opreme.

Med delovanjem poskusne mize ne vklapljajte ali odklapljajte konektorjev vezja naključno, da se izognete nenamernim poškodbam.

Previdnostni ukrepi pri uporabi

Ne priklapljajte ali odklapljajte konektorjev ECU, dokler ni odstranjen negativni pol akumulatorja.

Ne priklapljajte ali odklapljajte nobenih konektorjev, ko je stikalo za vžig v položaju "ON".

Pri uporabi diagnostičnih orodij se prepričajte, da upoštevate pravilne metode uporabe.

Ne merite upora senzorjev ali aktuatorjev skozi preskusne priključke, ko je stikalo za vžig v položaju "ON". Po potrebi je treba meritve opraviti pod vodstvom inštruktorja s stikalom za vžig v položaju "OFF". Bodite pozorni na pravilne metode merjenja.

Po potrebi redno polnite baterijo.
